ИФС (Изолирующие фланцевые соединения)

Изолирующие фланцевые соединения предназначены для электрической изоляции различных участков трубопровода друг от друга.

Применение ИФС

ИФС прежде всего устанавливают на вводах защищаемого трубопровода в здание или сооружение с естественными и искусственными заземлениями. При этом ИФС выполняет две функции:
— содействует снижению скорости коррозии и
— увеличивает зону действия катодной станции.

ИФС устанавливают в тех случаях, когда возможен электрический контакт газопровода с заземленными конструкциями и коммуникациями: — на надземных и надводных переходах в местах входа и выхода газопровода из земли; — на стояках вводных газопроводов в здания и сооружения, котельные, промышленные цеха и т.п.;
— на вводах и выводах газопровода в ГРС, ГРП, ГРУ, ШРП.
Иногда изолирующими фланцами отделяют вновь построенный участок трубопровода от существующего — с изношенной изоляцией -, если здесь можно ожидать возникновение коррозионной макропары или если
один из участков требует локальной электрохимической защиты, а другой можно по каким-то причинам не защищать электрохимически.
Место установки изолирующих фланцев на трубопроводах выбирается с соблюдением следующих требований:
-на трубопроводе-отводе фланцы устанавливают после запорной арматуры по ходу газа;
-при подключении трубопровода-отвода к многониточной магистрали изолирующие фланцы монтируют после пересечения отводом всех ниток;
-при наличии участков параллельной прокладки основной магистрали и отвода изолирующие фланцы устанавливают после поворота отвода;
-при наличии технологических перемычек на трубопроводах изолирующие фланцы должны быть установлены после перемычек.
Правильное применение ИФС приводит:
-к снижению силы тока и мощности вновь устанавливаемых средств ЭХЗ;
-к увеличению зоны действия эксплуатируемых средств защиты;
-к уменьшению блуждающих токов и токов электрохимической защиты.
Однако не всегда и не везде использование изолирующих фланцев дает положительный эффект. При неправильном выборе мест установки изолирующих фланцевможет сделать их применение не только бесполезным, но и вредным.
Большое количество изолирующих фланцев на трубопроводе значительно усложняет эксплуатацию трубопровода и средств защиты, установленных на нем.
Установка ИФС не должна оказывать вредного влияния на смежные сооружения или на отсекаемые участки.
Вредное влияние от установки ИФС заключается:
-в уменьшении минимального или в увеличении максимального защитного потенциала на соседних сооружениях, имеющих катодную поляризацию;
-в появлении опасности коррозии на соседних сооружениях, ранее не требовавших защиты.

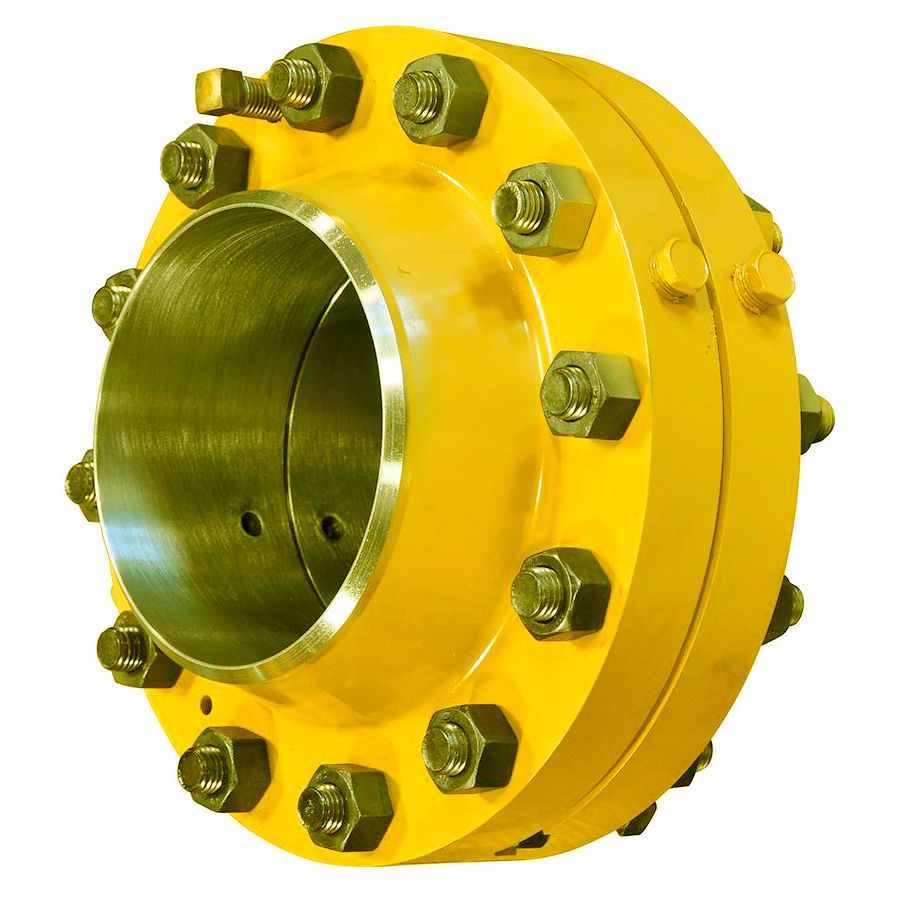

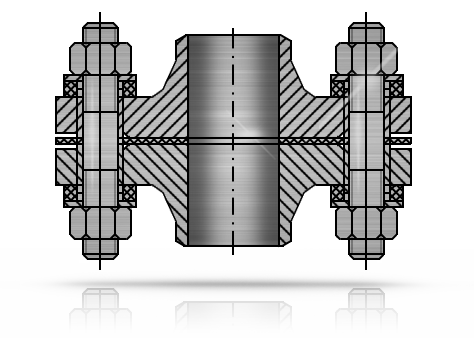

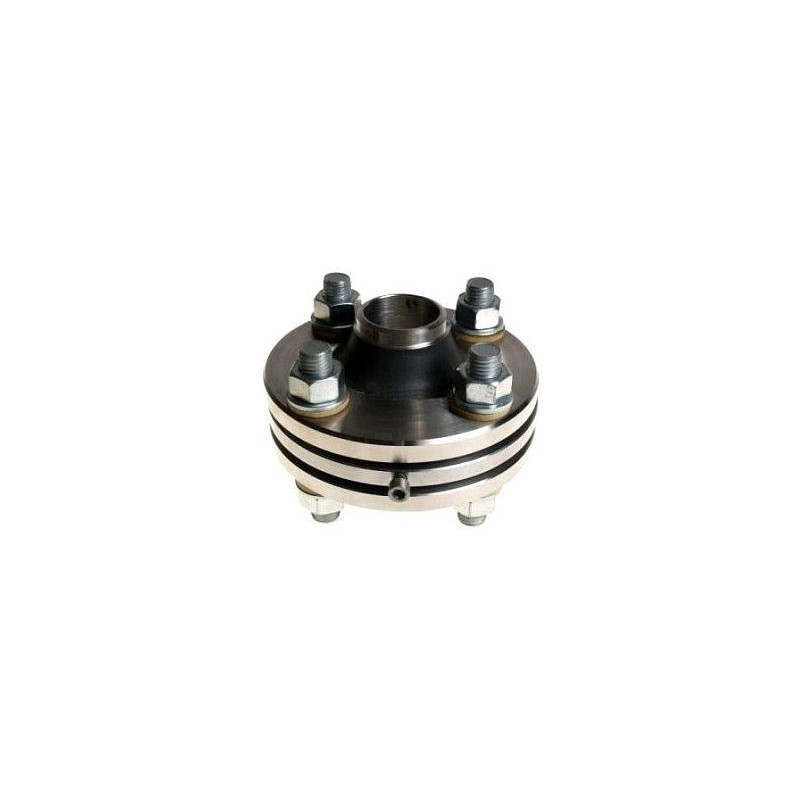

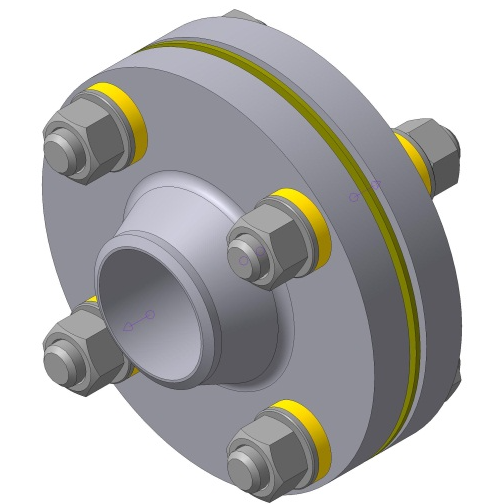

Устройство ИФС – это прочно-плотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению тока вдоль трубопровода.
Изоляционные прокладки и втулки ИФС изготавливаются из винипласта, фторопласта, текстолита, паронита, капрона и полиэтилена. Лучшими материалами являются винипласт и фторопласт. Текстолит, капрон и полиэтилен имеют относительно малую механическую прочность.

Максимально допустимое давление (не более, МПа): 10,0

Условный проход, Ду: 15...1200

Рабочая среда: Пресная и перегретая вода, насыщенный и перегретый пар, воздух, инертные газы, природный газ и СУГ, тяжелые и легкие нефтепродукты, масла

Температура рабочей среды, не более °С: +100°С

Материальное исполнение: Сталь 20, 09Г2С, 12(08)Х18Н10Т, 13ХФА и др.
