Насосы Д, 1Д, 2Д

Насосы Д-типа – это устройства двустороннего входа, разработанные для перекачки с высокой эффективностью воды, в том числе горячей и морской, и не вязких химически активных жидких сред. За счёт отличной всасывающей способности и хороших показателей производительности получили широкое распространение в самых разных областях промышленности и хозяйства. Цифробуквенное обозначение указывает на номер модернизации устройства и характеризует подачу, например:

• насос 1Д 200 – первая модернизация, подача в номинальном режиме 200;
• насос 2Д 2000 – вторая модернизация, подача 2000.

Назначение

Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе, предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60x10-6 м2/с (60сСт), температурой от 233К до 368К (от минус 40 до плюс 95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2). Насосы Д (агрегаты) не предназначены для перекачивания взрывопожароопасных жидкостей.

Насосы 1Д 320-50 предназначены только для комплектации дизель-насосных агрегатов ДНА.

Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90.Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012.

Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, соответствуют требованиям    ТР ТС 010/2011, ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011, температурный класс – Т3 (200 °С) ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1 и 2 по ГОСТ 30852.0-2002, ГОСТ 30852.9-2002 или В-Iа по ПУЭ(седьмое издание).

Конструкция

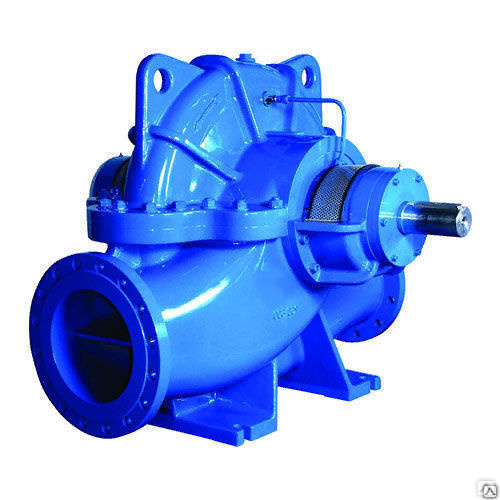

Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

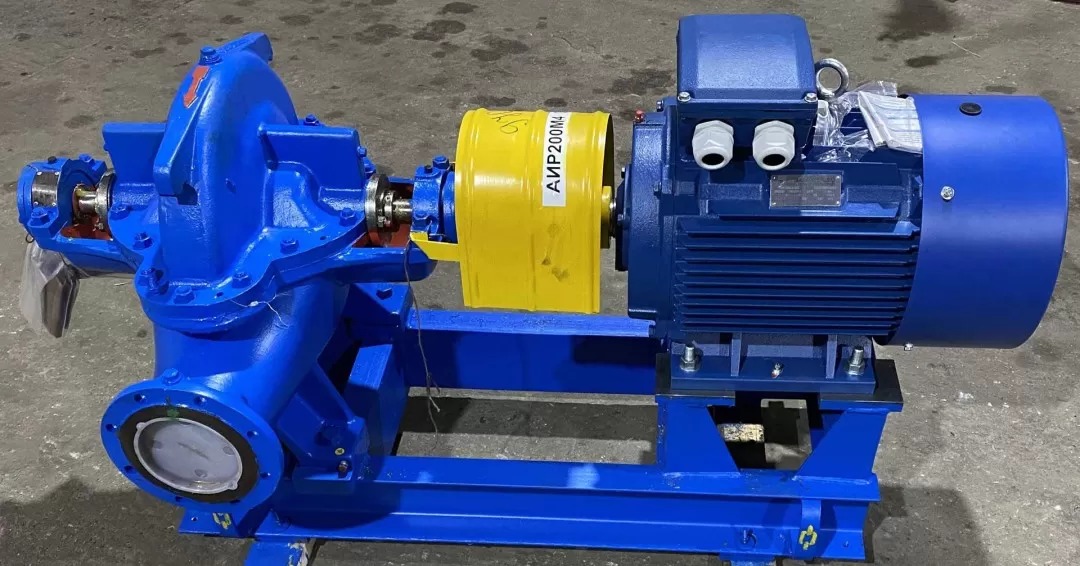

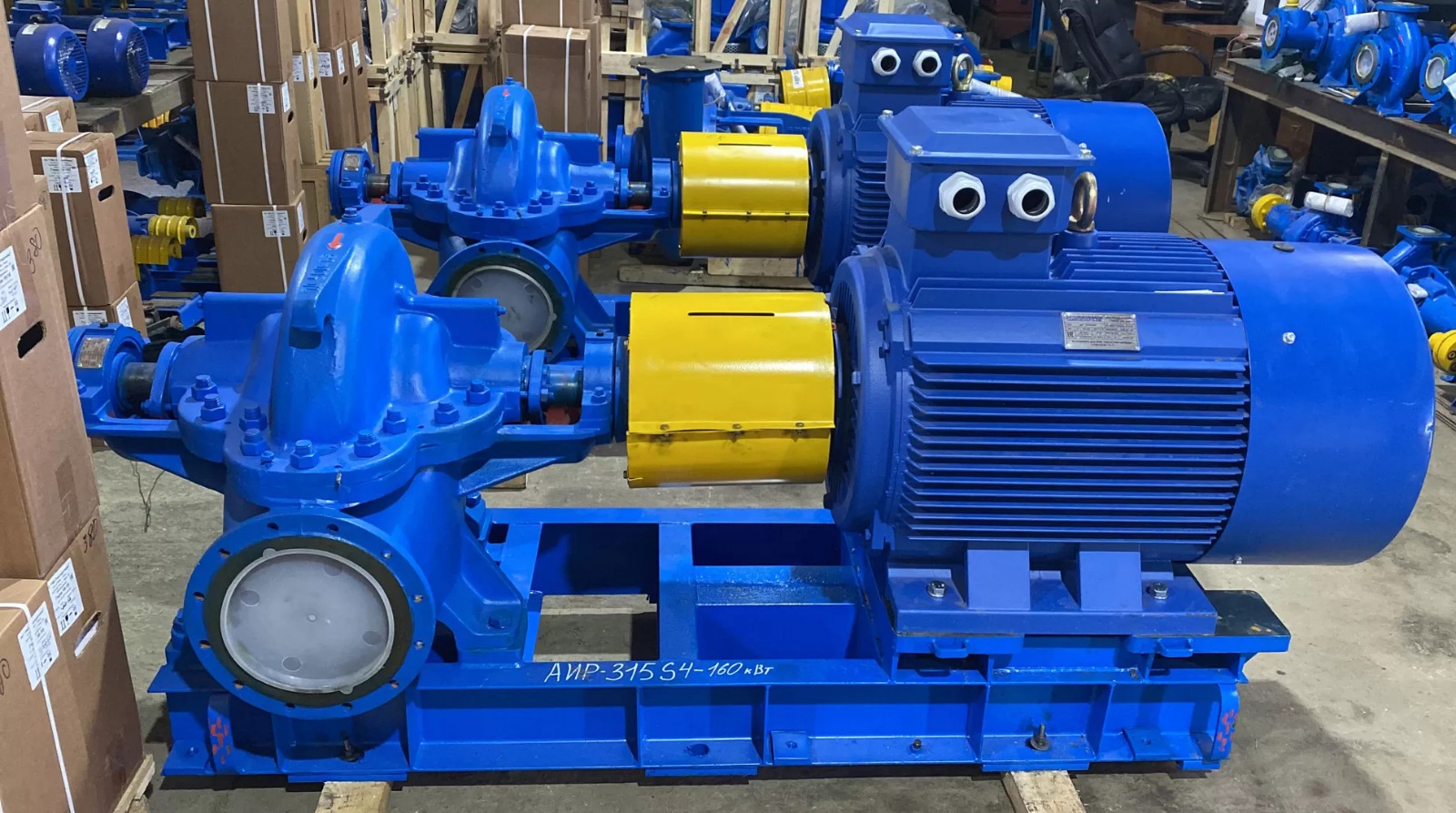

Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.

Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.

Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80.

Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. Для насоса 1Д720-90 и 1Д1080-70 - вращение ротора правое.

 По требованию Заказчика возможно изготовление насоса с другим вращением ротора.

Рабочее колесо - двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.

Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения.

Применение

• в системах горячего и холодного водоснабжения/теплоснабжения
• в системах водозаборов
• для подачи пластовой жидкости на нефтяных месторождениях
• для подачи морской воды в системах пожаротушения морских портовых сооружений
• для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях
• в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой
• для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
• в металлургической промышленности в системах охлаждения
• в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом

Особенности/преимущества

• различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
• исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
• наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов;

Насосы Д, 1Д ТУ 26-06-1015-88 с торцовым уплотнением вала в составе агрегата со взрывозащищенным двигателем допускаются к эксплуатации во взрывоопасных производствах.
