Тройники (черный металл, оцинкованные и нержавеющие)

Тройники - это вид трубопроводных соединительных элементов, которые применяются при монтаже различных конструкций трубопровода. В задачу тройника входит разветвление потока рабочей среды от основной магистрали для осуществления смешивания или разделения потоков транспортируемой среды. Тройник монтируется на основной трубопровод, при этом создавая ответвление в другую сторону. Применяются стальные тройники практически во всех промышленных и бытовых трубопроводных системах.

Материал из которого изготавливают тройники из стали выбирается в зависимости от агрессивности и коррозионной активности рабочего среды, транспортируемой по трубопроводу. Так же в зависимости от материала самого трубопровода и условий эксплуатации – температуры, рабочего давления и т.п. Стальной тройник после монтажа на трубопровод должен обеспечивать высокую герметичность соединения, надежность, продолжительное время бесперебойной работы.

Материалами изготовления стальных тройников являются следующие марки стали:

  • ст. 20 (конструкционная углеродистая);
  • ст. 09Г2С (низколегированная конструкционная);
  • ст. 12Х18Н10Т (нержавеющая сталь);
  • ст. 10Х17Н13М2Т (коррозионно-устойчивая), для сред с повышенной агрессивностью;
  • ст. 15Х5М (жаропрочная легированная) и др.

В основном тройники из стали применяются в трубопроводных конструкциях, которые осуществляют транспортировку различных рабочих сред:

  • вода;
  • пар;
  • газ;
  • нефтепродукты.

Использование данных стальных изделий возможно в трубопроводных магистралях, эксплуатируемых в температурных условиях от минус 70 до плюс 450°С и повышенной влажностью.

Конструктивная особенность всех стальных тройников заключается в том, что отвод потока рабочей среды от основного трубопровода осуществляется только под углом в 90 градусов.

По конструкции различают два вида тройников из стали. В зависимости от показателей сечения патрубков, тройники делятся на:

  • равнопроходные;
  • переходные.

Равнопроходные тройники имеют три патрубка с одинаковыми диаметрами в местах присоединения труб. Они используется для соединения труб с одинаковыми размерами сечения.

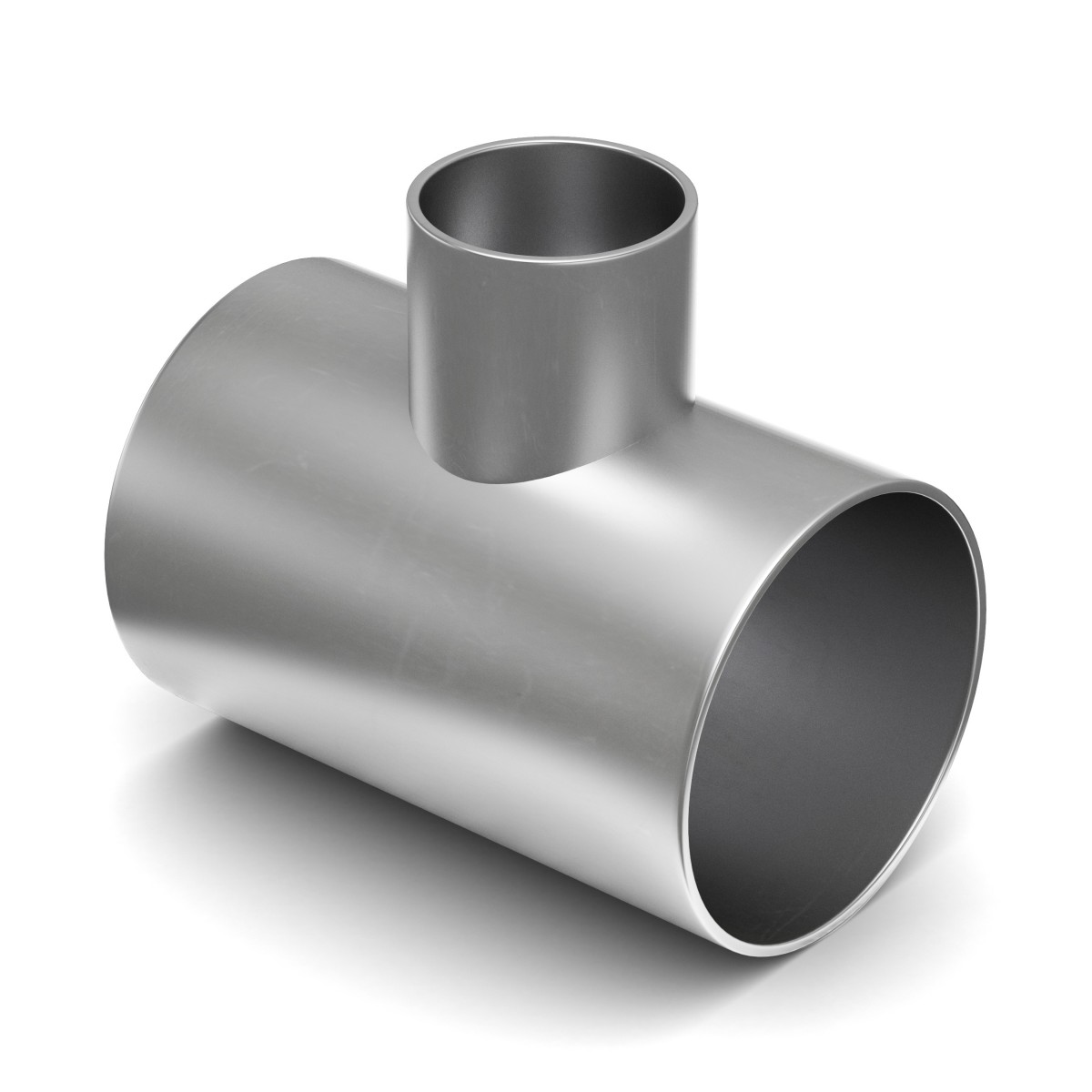

Переходные стальные тройники имеют различные диаметры проходных отверстий в местах ответвлений. Они дают возможность соединять трубы с разными диаметрами.

Существует несколько способов изготовления стальных тройников. В зависимости от этого способа тройники бывают:

  • штампосварные бесшовные;
  • штампосварные;
  • сварные;
  • точеные.

Штампосварные бесшовные

Такие стальные тройники производятся методом гидравлического выдавливания в участок трубы дополнительного присоединения.  Дальнейшая обработка тройника проводится механическим способом.

При использовании данного метода изготовления получается самый прочный тип тройников, который подходит для эксплуатации в трубопроводных системах, работающих при высоких температурах и давлениях. Максимальный диаметр штампосварного бесшовного стального тройника составляет 426 мм.

Штампосварные

Штампосварной вид тройников изготавливают методом сварки основной части и горловины, которые в свою очередь были изготовлены методом штамповки. Диаметр данных тройников может составлять от 25 до 530 мм.

Сварные

Сварные тройники, изготавливают из раскатанного листа стали путем приваривания деталей друг к другу. Данный вид тройников отличается от других наличием нескольких сварных швов. Диаметр проходного отверстия сварных стальных тройников, как правило, начинается от 500 мм.

Точеные

Точеные тройники из стали изготавливают путем обработки заготовок на специальных токарных станках. Точеные тройники обычно представляют собой изделия с малыми присоединительными диаметрами и нестандартной конфигурации. Данный метод изготовления стальных тройников является достаточно трудоемким и дорогостоящим.

По способу присоединения стальные тройники делятся на:

  • сварные;
  • фланцевые;
  • резьбовые.

Сварные тройники

Они монтируются к основной трубе при помощи сварки. За счет этого получается прочная и долговечная конструкция. Сварные тройники отлично зарекомендовали себя на трубопроводах, эксплуатируемых при высоких давлениях и температурах. Данные изделия очень сложно демонтировать с трубопровода и ремонту они практически не подлежат.

Стальные тройники - это незаменимые соединительные элементы трубопровода. Без них невозможно создать присоединение к трубопроводу для ответвления вспомогательных веток в трубопроводной системе.Тройники из стали обладают высокой прочностью и антикоррозийными качествами. При соблюдении всех правил монтажа они также отличаются надёжностью и долговечностью, что позволяет им успешно выполнять свою роль в сложной системе трубопроводов.
