16ч3п

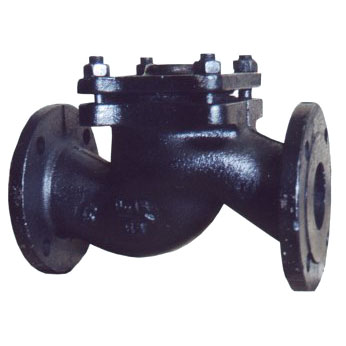

16ч3п – клапан обратный подъемный фланцевый. Клапан применяется в трубопроводах для предотвращения обратного потока среды. Рабочая среда клапана: вода, пар при температуре до +225°С. Присоединение к трубопроводу фланцевое с присоединительными размерами по ГОСТ 12815-80. Привод клапана – автоматический. Корпус клапана изготавливается из чугуна. Клапан 16ч3п изготавливается условными диаметрами: Ду25, Ду32, Ду40, Ду50.

Условия эксплуатации обратного клапана 16ч3п:

• Температура рабочей среды: до + 225°С;
• Рабочая среда: вода, пар.

Технические данные обратного клапана 16ч3п:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Условный проход: от 25 до 50мм
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
• Регламентирующий документ: ТУ26-07-1463-88;
• Класс герметичности по ГОСТ 9544-93: «А»;
• Номер чертежа: УЛ 41079;
• Таблица-фигура: 16ч3п.

Материалы основных деталей обратного клапана 16ч3п:

• Материал изделия (корпус, крышка): СЧ 18;
• Материал изделия (золотник): Ст. 5;
• Материал изделия (кольцо уплотнительное): Фторопласт-40.
