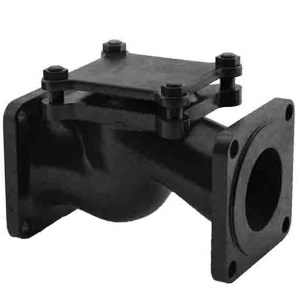

16кч9п

Клапан 16кч9п применяется на горизонтальных трубопроводах с целью предотвращения обратного потока воды и пара при температуре до +225°С. Рабочее положение обратного клапана 16кч9п - на горизонтальном трубопроводе крышкой вверх. Клапан является автоматическим: золотник под действием потока среды поднимается вверх и обеспечивает пропуск среды, а при исчезновении потока или изменении его направления, золотник опускается и препятствует прохождению потока в обратном направлении. Присоединение к трубопроводу – фланцевое. Фланцевые обратные клапаны 16кч9п изготавливаются условными диаметрами: Ду32, Ду40, Ду50, Ду65, Ду80.

Условия эксплуатации фланцевого обратного клапана 16кч9п:

• Температура рабочей среды: до + 225°С;
• Температура окружающей среды: от -10 до +50°С;
• Рабочая среда: вода, пар;
• Направление потока среды: под золотник (по стрелке на корпусе).

Технические данные подъемного обратного клапана 16кч9п:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Условный проход: от 32 до 80мм
• Установочное положение на трубопроводе: на горизонтальном трубопроводе крышкой вверх;
• Регламентирующий документ: ТУ 26-07-1443-87;
• Класс герметичности по ГОСТ 9544-93: «С»;
• Номер чертежа: Л 41007;
• таблица-фигура: 16кч9п.

Материалы основных деталей фланцевого обратного клапана 16кч9п:

• Материал изделия (корпус, крышка, золотник): КЧ 30-6-ф;
• Материал изделия (уплотнительное кольцо в затворе): фторопласт 40;
• Материал изделия (прокладка): Паронит ПОН-2.
