Вентиль запорный 1c-8-2, 1с-12-3, 1с-11-31, 1c-11-1

1с-8-2– вентиль запорный стальной.

Вентиль применяется на трубопроводе в качестве запорного устройства для воды и пара при температуре – не выше + 450°С. Управление осуществляется с помощью цилиндрического редуктора, тип присоединения – под приварку. Вентиль запорный 1с-8-2 изготавливается условным диаметром Ду80.

Условия эксплуатации вентиля запорного 1с-8-2:

• Температура рабочей среды: до + 450°С;
• Рабочая среда: вода, пар;
• Направление потока среды: по стрелке на корпусе;

Технические данные вентиля запорного 1с-8-2:

• Привод: цилиндрический редуктор;
• Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины.
• Класс герметичности по ГОСТ 9544-93: «С»;

Материалы основных деталей вентиля запорного 1с-8-2:

• Материал изделия (корпус): сталь 25Л;

Показатели надежности вентиля запорного 1с-8-2:

• Средний срок службы вентиля 1с-8-2: н/д;

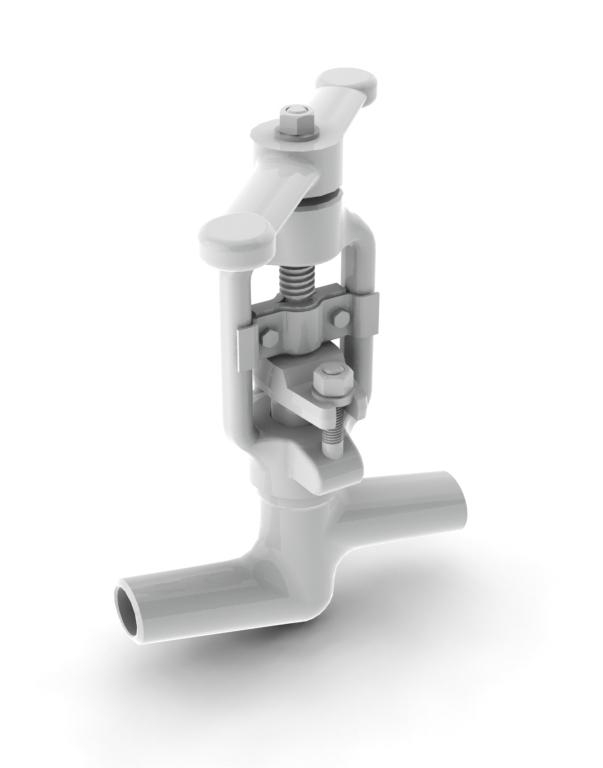

1с-12-3– вентиль запорный.

Предназначен для включения или отключения потока среды в трубопроводах тепловых электрических станций. Рабочая среда вентиля – вода, пар. Максимальная температура рабочей среды клапана - не более 350°С. Управление вентилем осуществляется вручную с помощью маховика. Установочное положение вентиля – любое. Присоединение к трубопроводу - под приварку. Запорный вентиль 1с-12-3 изготавливается условным диаметром Ду20.

Условия эксплуатации запорного вентиля 1с-12-3:

• Температура рабочей среды: до +350°С;
• Рабочая среда: вода, пар;
• Направление потока среды: под затвор;

Технические данные запорного вентиля 1с-12-3:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 25 (250);
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 2913-001-15365247-2004;
• Класс герметичности по ГОСТ 9544-93: «А»;

Материалы основных деталей запорного вентиля 1с-12-3:

• Материал изделия (корпус): н/д;

Показатели надежности запорного вентиля 1с-12-3:

• Средний срок службы вентиля 1с-12-3: н/д;

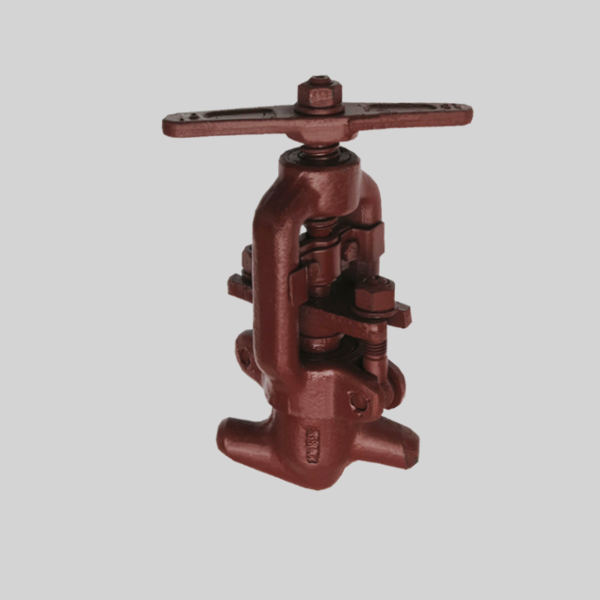

1с-11-31– вентиль запорный.

Предназначен для включения или отключения потока среды в трубопроводах тепловых электрических станций. Рабочая среда вентиля – вода, пар. Максимальная температура рабочей среды клапана - не более 450°С. Управление вентилем осуществляется вручную с помощью маховика. Установочное положение вентиля – любое. Присоединение к трубопроводу - под приварку. Запорный вентиль 1с-11-31 изготавливается условным диаметром Ду25.

Условия эксплуатации запорного вентиля 1с-11-31:

• Температура рабочей среды: до +450°С;
• Рабочая среда: вода, пар;
• Направление потока среды: под затвор;

Технические данные запорного вентиля 1с-11-31:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 10 (100);
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 2913-001-15365247-2004;
• Класс герметичности по ГОСТ 9544-93: «А»;

Материалы основных деталей запорного вентиля 1с-11-31:

• Материал изделия (корпус): н/д;

Показатели надежности запорного вентиля 1с-11-31:

• Средний срок службы вентиля 1с-11-31: н/д;

1с-11-1 – вентиль запорный стальной.

Вентиль применяется на трубопроводе в качестве запорного устройства для воды и пара при температуре – не более + 450°С. Управление вентилем осуществляется вручную с помощью маховика, тип присоединения – под приварку. Установочное положение вентиля – любое. Вентиль запорный 1с-11-1 изготавливается условным диаметром Ду10.

Условия эксплуатации вентиля запорного 1с-11-1:

• Температура рабочей среды: до + 450°С;
• Рабочая среда: пар;
• Направление потока среды: по стрелке на корпусе;

Технические данные вентиля запорного 1с-11-1:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины.
• Класс герметичности по ГОСТ 9544-93: «С»;

Материалы основных деталей вентиля запорного 1с-11-1:

• Материал изделия (корпус): сталь 20;

Показатели надежности вентиля запорного 1с-11-1:

• Средний срок службы вентиля 1с-11-1: н/д;
