28с9п

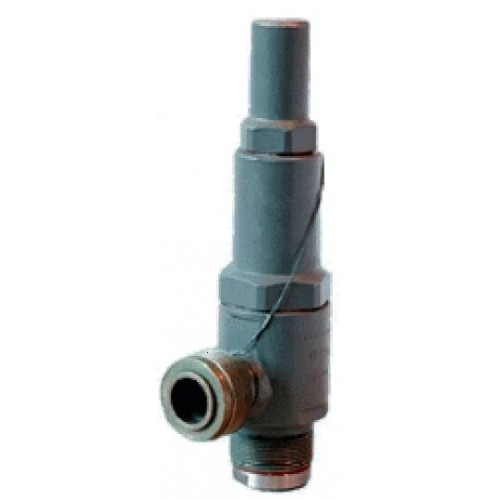

28с9п клапан предохранительный автоматический стальной пружинный.

Обозначение изделия производителем – УФ 55115-025 для Ду25; УФ 55115-015 для Ду15. Клапан предназначен для автоматического выпуска рабочей среды при превышении давления. Клапан 28с9п находит применение в газовой, энергетической и химической отраслях промышленности. Рабочая среда – воздух, газообразный хладон и аммиак. Присоединение к трубопроводу – штуцерное. Привод клапана автоматический. Установочное положение 28с9п на трубопроводе вертикальное, колпаком вверх. Уплотнение в затворе: фторопласт по металлу. Клапан 28с9п изготавливается из углеродистой стали на условные диаметры Ду15, Ду25. По вашему заказу можем поставить клапан с любой настройкой пружины (от 1,5 до 23 атм.).

Условия эксплуатации клапана 28с9п:

•    Температура рабочей среды: от – 40 до +150°С;
•    Температура окружающей среды; не ниже минус 40ْ С и не выше 50ْ С;
•    Рабочая среда: вода, пар, хладон, аммиак, газ;
•    Давление номинальное PN; 16МПа (160 кгс/см2);
•    Присоединение к трубопроводу: штуцерно-торцевое по ГОСТ 5890-78;

Технические данные:

• Давление полного открытия: не более 1,15 МПа  (гкс/см2);
• Класс герметичности: «В»  по ГОСТ 9544-93;
• Установочное положение клапана: вертикальное, колпаком вверх (допускается наклон вертикальной оси клапана до 15 градусов);
• Климатическое исполнение по ГОСТ 15150-69: «У» при температуре воздуха от минус 40 до +50, «Т1» при температуре воздуха от минус 10 до плюс 50;

Материалы основных деталей:

• Материал изделия (корпус): сталь 20;
• Материал изделия (седло): сталь 30х13;
• Материал изделия (золотник): сталь 30х13 с запрессованным уплотнительным кольцом из фторопласта;
• Материал изделия (стакан): сталь 35;

Показатели надежности:

• Ресурс до ремонта: 15 000 часов;
• Гарантийная наработка: 180 циклов;
• Средний срок службы: 15 лет;
