25ч914нж, 25ч940нж, 25ч945нж, 25ч945п

25ч914нж – клапан регулирующий двухседельный.

Клапан 25ч914нж с механизмом электрическим однооборотным (МЭО), предназначен для регулирования расхода воды и пара в системах тепло и водоснабжения, отопления, вентиляции и кондиционирования воздуха. Управление клапаном осуществляется с помощью МЭО. При отсутствии электроэнергии управление клапаном может осуществляться с помощью маховика его ручного дублера. Клапан 25ч914нж изготавливается условными диаметрами Ду100, Ду150, Ду200, Ду250, Ду300мм.

Условия эксплуатации регулирующего двухседельного клапана 25ч914нж:

• Температура рабочей среды: до + 200°С;
• Температура окружающей среды: от -5 до +50°С;
• Рабочая среда: вода, пар;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У;
• Направление потока среды: по стрелке на корпусе;

Технические данные регулирующего двухседельного клапана 25ч914нж:

• Привод: электрический однооборотный исполнительный  механизм (МЭО-16/63, 0 и МЭО-100/63);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое ГОСТ 12815-80;
• Установочное положение на трубопроводе: для Ду 100,150 – любое, для Ду 200, 250, 300 – вертикальное, электроисполнительным механизмом вверх или отклонение от вертикали не более 15˚;
• Регламентирующий документ: ТУ 26-07-83;
• Номер чертежа: УФ 68015;
• Таблица-фигура: 25ч914нж;

Материалы основных деталей регулирующего двухседельного клапана 25ч914нж:

• Материал изделия (корпус): чугун;

Показатели надежности регулирующего двухседельного клапана 25ч914нж:

• Гарантийная наработка, циклов: 7000;

Монтаж клапана регулирующего двухседельного клапана 25ч914нж:

• Перед установкой клапана 25ч914нж, на трубопроводе тщательно промыть и продуть всю систему трубопровода.
• Заглушки с проходных отверстий магистральных фланцев снять и провести расконсервацию  клапана.
• Монтаж клапана 25ч914нж должен производиться на трубопроводе, имеющем прямые участки, длина которых до и после клапана не менее 10 диаметров условных проходов (Ду). Концы труб, между которыми устанавливается клапан, должны быть закреплены на опорах так, чтобы усилие от веса клапана или прогиба трубопровода не передавалось на болты фланцевых соединений клапана.
• Устанавливается клапан 25ч914нж на трубопровод таким образом, чтобы направление движения среды совпало с направлением стрелки на корпусе клапана.
• При монтаже, для обслуживания или замены клапаны в ходе эксплуатации должен быть предусмотрен удобный подход к клапану.
• Полностью собранный клапан перед пуском необходимо настроить на задний ход - изменением вала, закручивая шток в резьбовую втулку привода.
• Настройку МЭО производить в соответствии с техническим описанием и инструкцией по эксплуатации.

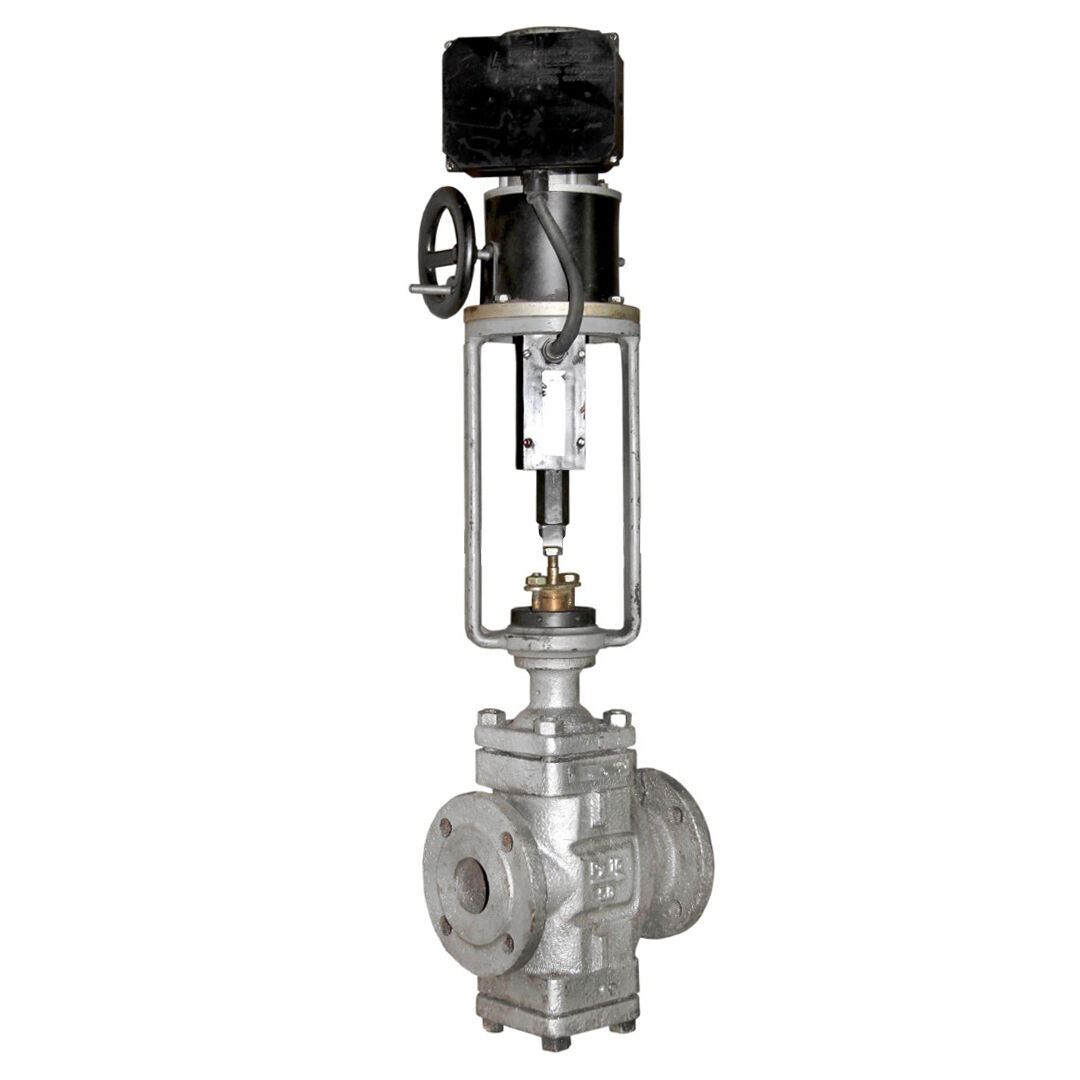

25ч940нж клапан регулирующий двухседельный фланцевый с электрическим исполнительным механизмом.

Клапан 25ч940нж предназначен для применения в системах автоматического регулирования и управления технологическими процессами различных производств с целью непрерывного регулирования давления, расхода и других параметров рабочей среды. Рабочая среда клапана - жидкая и газообразная, нейтральная к материалам основных деталей. Корпус изготовлен из серого чугуна. Регулирующий клапан 25ч940нж изготавливается условными диаметрами Ду25, Ду40, Ду50, Ду80.

Условия эксплуатации регулирующего клапана 25ч940нж:

• Температура рабочей среды: от - 15 до + 220°С;
• Температура окружающей среды: от -20 до +50°С;
• Рабочая среда: вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой;
• Направление потока среды: по стрелке на корпусе;

Технические данные регулирующего клапана 25ч940нж:

• Привод: электрический (ЭИМ);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое, за исключением  приводом вниз;
• Регламентирующий документ клапана 25ч940нж: ТУ 26-07-296-82, ТУ 3722-001-22294686-2005;
• Герметичность затвора:  относительная протечка 0,05% от Kvy;
• Номер чертежа: И 68066;
• Таблица-фигура: 25ч940нж;

Материалы основных деталей регулирующего клапана 25ч940нж:

• Материал изделия (корпус, крышка): Чугун СЧ15;
• Материал изделия (седло, плунжер, шток): сталь 20х13;
• Материал изделия (набивка сальника): фторопласт-4;
• Материал изделия (прокладка): паронит;

Показатели надежности регулирующего клапана 25ч940нж:

• Средний срок службы: 10 лет;
• Гарантийная наработка, циклов: 2500;

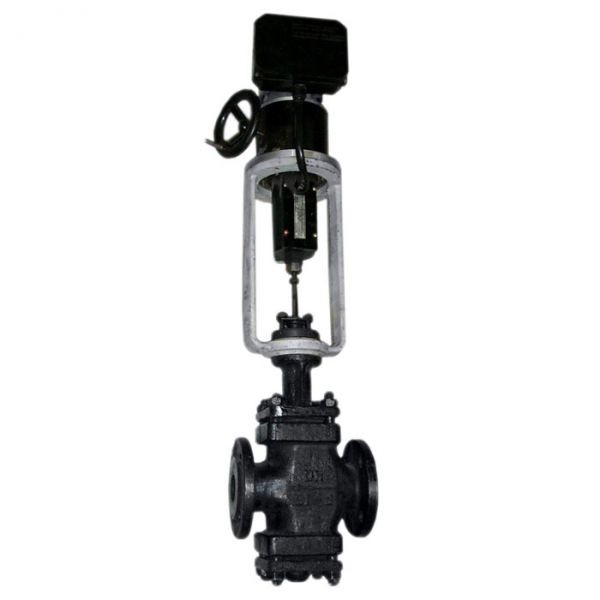

25ч943нж клапан регулирующий односедельный фланцевый с электрическим исполнительным механизмом.

Клапан предназначен для применения в системах автоматического регулирования и управления технологическими процессами различных производств с целью непрерывного регулирования давления, расхода и других параметров рабочей среды. Рабочая среда клапана - жидкая и газообразная, нейтральная к материалам основных деталей. Корпус изготовлен из серого чугуна. Клапан 25ч943нж изготавливается условным диаметром Ду15.

Условия эксплуатации регулирующего клапана 25ч943нж:

• Температура рабочей среды: от - 15 до + 225°С;
• Температура окружающей среды: от -30 до +50°С;
• Рабочая среда: вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой;
• Направление потока среды: под золотник;

Технические данные регулирующего клапана 25ч943нж:

• Привод: электрический (ЭИМ);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое, кроме приводом вниз;
• Регламентирующий документ: ТУ 26-07-296-83, ТУ 3722-001-22294686-2005;
• Герметичность затвора: относительная протечка 0,1% от Kvy;
• Номер чертежа: И 68069;

Материалы основных деталей регулирующего клапана 25ч943нж:

• Материал изделия (корпус, крышка): Чугун СЧ15;
• Материал изделия (седло, плунжер, шток): сталь 20х13;
• Материал изделия (набивка сальника): фторопласт-4;
• Материал изделия (прокладка): паронит;

Показатели надежности регулирующего клапана 25ч943нж:

• Средний срок службы: 10 лет;
• Гарантийная наработка, циклов: 2500;

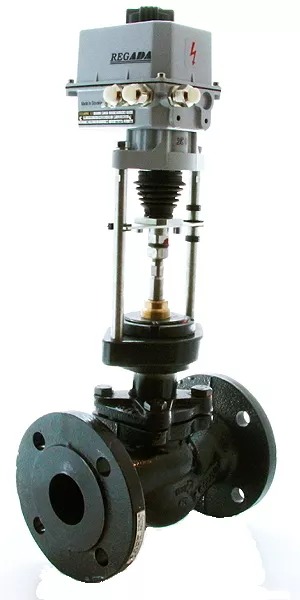

25ч945нж клапан запорно-регулирующий односедельный фланцевый с электрическим исполнительным механизмом.

Клапан предназначен для использования на центральных тепловых и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и других областях народного хозяйства для автоматического регулирования технологических процессов. Рабочая среда клапана - жидкая и газообразная, нейтральная к материалам основных деталей. Корпус изделия изготовлен из серого чугуна. Допускается применение данного клапана в качестве запорного элемента. Уплотнение в затворе «металл по металлу» позволяет увеличить температуру рабочей среды до +300°С. Регулирующий клапан 25ч945нж изготавливается условными диаметрами: Ду15, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300.

Условия эксплуатации запорно-регулирующего клапана 25ч945нж:

• Температура рабочей среды: от - 15 до + 300°С;
• Температура окружающей среды: от -25 до +50°С;
• Рабочая среда: вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой;
• Направление потока среды: под золотник;

Технические данные запорно-регулирующего клапана 25ч945нж:

• Привод: электрический (ЭИМ);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое, кроме приводом вниз;
• Регламентирующий документ: ТУ 3722-001-00218116-95,ТУ 3742-001-50987615-2002;
• Герметичность затвора: относительная протечка 0,005% от Kvy;
• Номер чертежа: И 68003;

Материалы основных деталей запорно-регулирующего клапана 25ч945нж:

• Материал изделия (корпус, крышка): чугун СЧ20;
• Материал изделия (детали затвора): сталь 20х13;
• Материал изделия (набивка сальниковая): фторопласт-4, графлекс;
• Материал изделия (прокладка): паронит ПОН-Б;

Показатели надежности запорно-регулирующего клапана 25ч945нж:

• Средний срок службы: 10 лет;
• Наработка на отказ, часов: 10000;
• Полный средний ресурс, часов: 80000;

Монтаж запорно-регулирующего клапана 25ч945нж:

• Место установки клапана должно обеспечить доступ для проведения осмотров и ремонтных работ.
• Перед установкой клапана 25ч945нж на трубопровод произвести тщательную промывку системы.
• Устанавливать клапан на трубопровод следует так, чтобы направление среды совпадало с направлением стрелки на корпусе.
• Установочное положение клапана - приводом вверх, допустимое отклонение от вертикали до 90°.
• Клапаны 25ч945нж рекомендуется устанавливать на трубопроводах имеющих прямые участки до и после клапана длиной не менее 10 условных проходов.
• При наклонном расположении клапана под ЭИМ следует установить опоры.
• Перед установкой клапана необходимо из внутренних полостей и привалочных плоскостей удалить консервационную смазку, а затем промыть их уайт-спиритом ГОСТ3134-78 или керосином техническим ГОСТ18499-73.
• Электромонтаж производится в соответствии с эксплуатационной документацией на ЭИМ. Корпус ЭИМа должен быть обязательно заземлен.
• Перед пуском системы непосредственно после монтажа все клапаны должны быть открыты и должна быть проведена тщательная промывка и продувка системы.

25ч945п – клапан запорно-регулирующий односедельный фланцевый с электрическим исполнительным механизмом.

Клапан 25ч945п предназначен для использования на центральных тепловых и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и других областях народного хозяйства. Клапан используется как для автоматического регулирования потока среды, так и в качестве запорного устройства. Фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто». Рабочая среда клапана - жидкая и газообразная, нейтральная к материалам основных деталей при температуре до +150°С. Управление клапаном осуществляется приводом. Запорно-регулирующий клапан 25ч945п изготавливается условными диаметрами: Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300.

Условия эксплуатации запорно-регулирующего клапана 25ч945п:

• Температура рабочей среды: от - 15 до + 150°С;
• Температура окружающей среды: от -25 до +50°С;
• Рабочая среда: вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У2;
• Направление потока среды: под клапан;

Технические данные запорно-регулирующего клапана 25ч945п:

• Привод: электрический (ЭИМ);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: приводом вверх, допускается отклонение до 90° от вертикали;
• Регламентирующий документ: ТУ 3742-001-50987615-2002, ТУ 3722-001-00218116-95;
• Герметичность затвора: относительная протечка в затворе % от Kvy:  не более 0,001%;
• Таблица-фигура: 25ч945п;

Материалы основных деталей запорно-регулирующего клапана 25ч945п:

• Материал изделия (корпус, крышка): чугун СЧ20;
• Материал изделия (плунжер, седло): сталь 12Х18Н10Т;
• Материал изделия (уплотнение в затворе): фторопласт Ф-4;

Показатели надежности запорно-регулирующего клапана 25ч945п:

• Средний срок службы клапана 25ч945п: 10 лет;
• Наработка на отказ, часов: 10000;
• Полный средний ресурс, часов: 80000;

Монтаж запорно-регулирующего клапана 25ч945п:

• Место установки клапана должно обеспечить доступ для проведения осмотров и ремонтных работ.
• Перед установкой клапана 25ч945п на трубопровод произвести тщательную промывку системы.
• Устанавливать клапан 25ч945п на трубопровод следует так, чтобы направление среды совпадало с направлением стрелки на корпусе.
• Установочное положение клапана - приводом вверх, допустимое отклонение от вертикали до 90°.
• Клапаны рекомендуется устанавливать на трубопроводах имеющих прямые участки до и после клапана длиной не менее 10 условных проходов.
• При наклонном расположении клапана под ЭИМ следует установить опоры.
• Перед установкой клапана необходимо из внутренних полостей и привалочных плоскостей удалить консервационную смазку, а затем промыть их уайт-спиритом ГОСТ3134-78 или керосином техническим ГОСТ18499-73.
• Электромонтаж производится в соответствии с эксплуатационной документацией на ЭИМ. Корпус ЭИМа должен быть обязательно заземлен.
• Перед пуском системы непосредственно после монтажа все клапаны должны быть открыты и должна быть проведена тщательная промывка и продувка системы.
