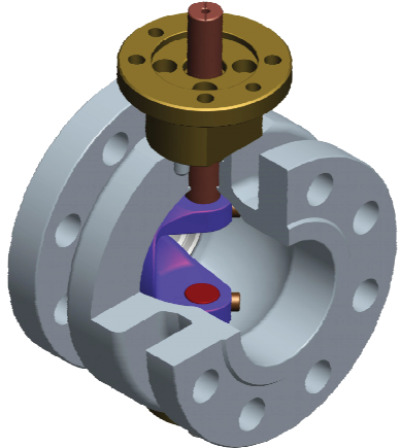

Краны шаровые регулирующие для регулирования умеренных и высоких нагрузок по API 6D, ASME B16.34, ASME VIII, PED

Краны шаровые с шаром на опоре (цапфе) это форма четверть-оборотной арматуры, которая использует шар с отверстием в виде цилиндра либо шар с перфорацией, закрепленный на опоре для регулирования или запирания потока среды сквозь него. Крепление шара на опоре означает, что шар удерживается подшипниками и может только поворачиваться вокруг своей оси, большая часть гидравлической нагрузки распределяется на составляющие конструкции. Это приводит к тому, что подшипники испытывают низкие нагрузки, а шток не испытывает усталостное напряжение.

Давление в системе двигает седла на входе на фиксированный шар, таким образом давление в линии на входе увеличивает силу воздействия седел на шар и приводит к уплотнению. Механическое крепление шара поглощает напор со стороны давления системы предотвращая чрезмерное трение между шаром и седлами таким образом, что даже при полном рабочем давлении крутящий момент остается низким. Это особенно актуально в случаях использования приводов потому, что снижается размер привода и, следовательно, общие затраты на комплект кран + привод.

Преимущества кранов шаровых с шаром на опоре заключаются в низких рабочих крутящих моментах, простоте работы, минимальном износе седел (Изоляция пары Шар/Седло предотвращает боковые нагрузки и износ седел на выходе, что приводит к повышению работоспособности и жизненного цикла), превосходном уплотнении как при высоком так и при низком давлении.

Размер Ду (DN):

от 25 мм (2”) до 1200 мм (48”)

Давление Ру (PN):

от 2,0 МПа (ANSI 150) до 72,0 МПа (ANSI 4500)

Конструкция:

• API 6D
• ASME B16.34
• ASME B16.5
• API 607
• BS 6755

Стандартные технические решения:

• Пожаробезопасность по API 607 / 6FA
• Фланцевые соединения по ASME B5, ASME B16.47
• Приварные соединения согласно стандарту ASME B16.25
• Бугельные (хомутовые) соединения Grayloc
• Противовыбросовый шток
• Двухсоставной или трехсоставной корпус
• Мягкие седла из RPTFE
• Антистатическое исполнение

Варианты исполнения по требованию заказчика:

• Материал корпуса: Углеродистые и легированные стали, нержавеющие стали, никелевые сплавы, дуплекс и супердуплекс стали
• Материал шара: Углеродистые и легированные стали, нержавеющие стали, никелевые сплавы, дуплекс и супердуплекс стали, шар с покрытием никель, хром, вольфрам и другие.
• Материалы седел: PTFE, RPTFE (с различным % содержания стекловолокна), NYLON, DEVLON, TFM, металл-металл и другие по требованию заказчика

Тип привода:

• ручной
• ручной с маховиком через редуктор
• пневматический
• электрический
• гидравлический

Конструкционные опции:

• удлинение штока
• встроенная цапфа в шаре или цапфа вставляемая в шар
• система контроля протечек
• система аварийной герметизации
• сброс давления из корпуса крана
• различные варианты исполнения затворной части в зависимости от характеристик потока и среды
• Другие варианты и опции рассматриваются и могут быть изготовлены по требованиям заказчика
