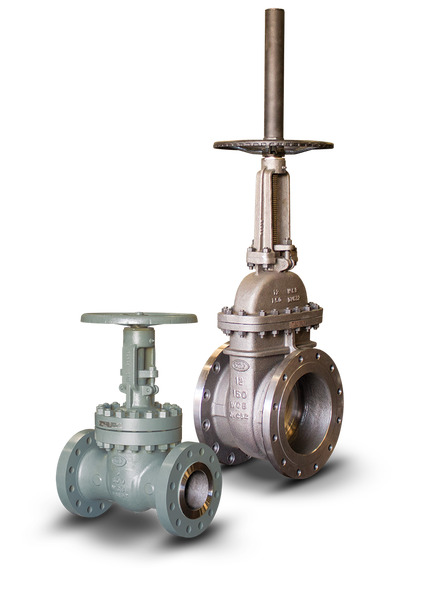

Задвижки клиновые по ASME B16.34, API 600, API 602, BS 1414

Настоящий стандарт регламентирует новую конструкцию, и охватывает номинальные значения давления-температуры, размеры, допуски, материалы, требования по неразрушающему контролю, испытания и маркировку для литых, кованых и изготовленных фланцевых, резьбовых и сварных торцевых и пластинчатых или бесфланцевых клапанов из стали, никеля – сплавы на основе и пр. сплавы.

Размер Ду (DN):

от 50 мм (2”) до 750 мм (30”)

Давление Ру (PN):

от 2,0 МПа (ANSI 150) до 42,0 МПа (ANSI 2500)

Конструкция:

• API 600
• ASME B16.34
• ASME B16.5 / B16.47
• API 607
• BS 1873

Стандартные технические решения:

• Пожаробезопасность по API 607 / 6FA
• Фланцевые соединения по ASME B16.5, ASME B16.47
• Приварные соединения согласно стандарту ASME B16.25
• Бугельные (хомутовые) соединения Grayloc
• Приварные внахлест и муфтовые соединения для клапанов по API 602

Варианты исполнения по требованию заказчика:

• Материал корпуса: Углеродистые и легированные стали, нержавеющие стали, никелевые сплавы, дуплекс и супердуплекс стали
• Материал затвора: Углеродистые и легированные стали, нержавеющие стали, никелевые сплавы, дуплекс и супердуплекс стали, диск с покрытием никель, хром, вольфрам и другие.
• Материалы седел: наплавка стеллит и другие по требованию заказчика

Тип привода:

• ручной
• ручной с маховиком через редуктор
• пневматический
• электрический
• гидравлический

Конструкционные опции:

• удлинение штока
• компрессионная крышка
• У-тип
• невозвратно-запорное исполнение
• регулируемый диск
