Межфланцевые двухэксцентриковые поворотные затворы

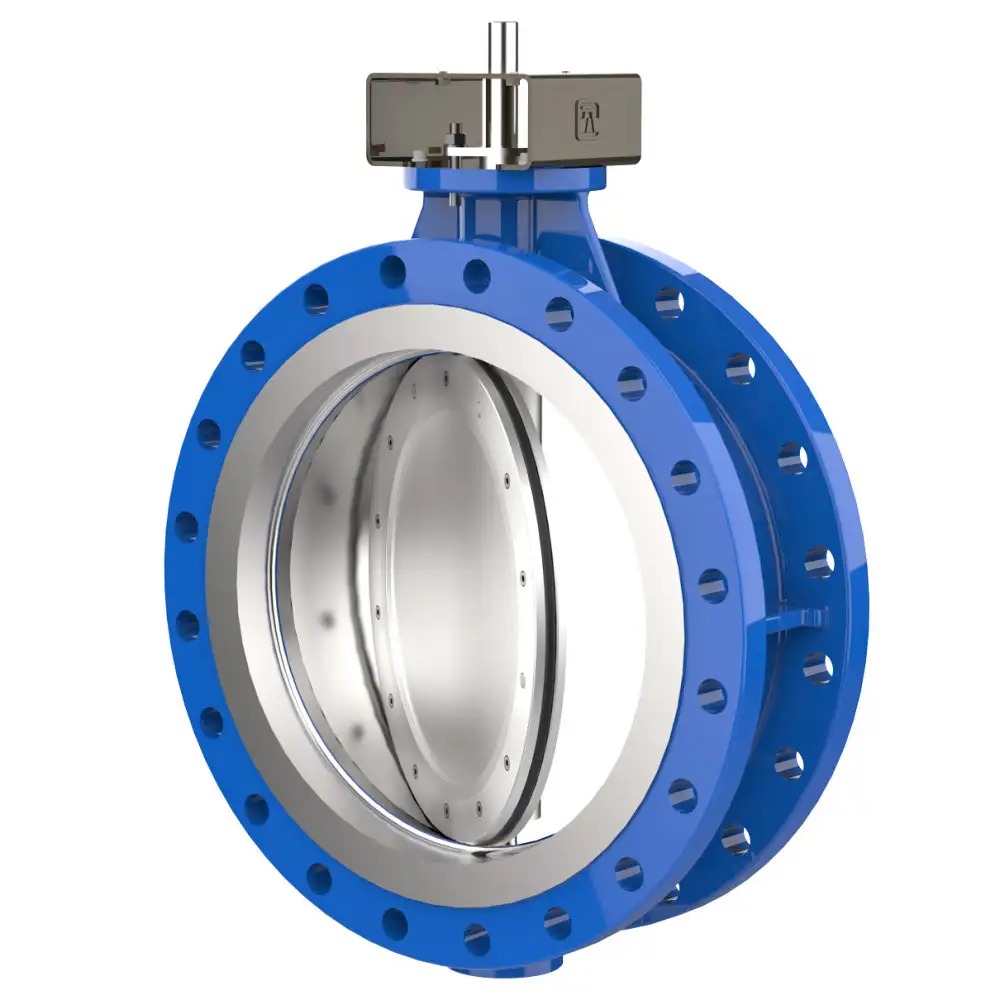

Фланцевые затворы двухкэсцентриковые конструктивно выполнены с двойным смещением диска – относительно оси корпуса затвора и оси трубопровода. Такая конструкция позволяет уменьшить износ деталей уплотнения и снизить крутящий момент, необходимый для открытия-закрытия затвора. Мягкое уплотнение из EPDM, NBR или Viton изготавливается в виде съемного кольца на диске, что упрощает его оперативную замену в случае износа и продлевает срок службы затвора.

При углах открытия от 20° до 70° затворы могут использоваться для дросселирования потока рабочей среды.

Затворы предназначены для установки на технологических трубопроводах в металлургической, газоперерабатывающей, нефтехимической, нефтеперерабатывающей, химической промышленности, на предприятиях топливно-энергетического комплекса, на объектах жилищно-коммунального хозяйства, в системах водоснабжения и водоотведения.

Тип конструкции: Затворы фланцевые с двойным эксцентриситетом с эластомерным уплотнением

Диаметр номинальный: DN 50 – DN 2400 мм

Давление номинальное: PN 6, 10, 16, 25 кгс/см2

Температура рабочей среды: До +200°С в зависимости от используемых материалов

Управление:

- редуктор DN 100-2400 мм

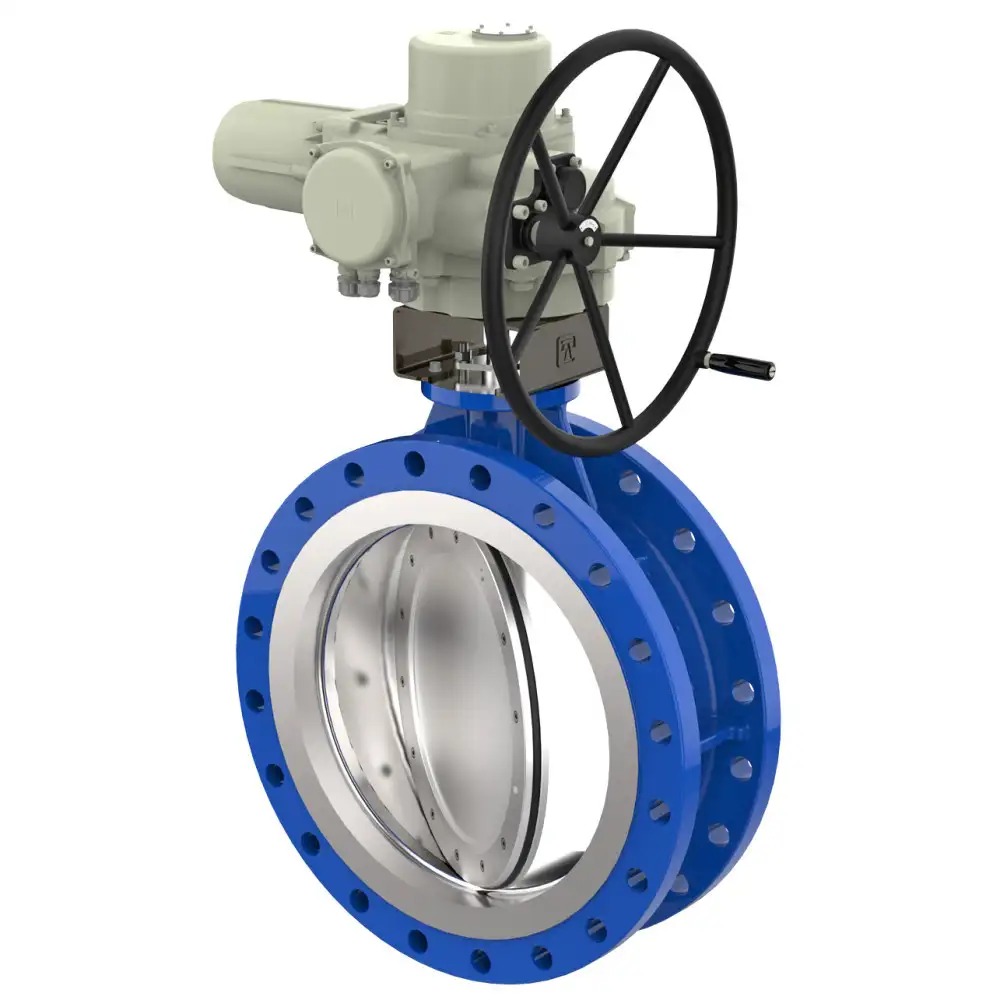

- электро- или пневмопривод- DN 100-2400 мм

Основные рабочие среды: Вода, нефть, нефтепродукты, водогазонефтяные смеси, дренажные и канализационные стоки, морская вода

Присоединение: - фланцевое
Присоединительные фланцы трубопровода по ГОСТ 33259-2015

Установочное положение: Любое, кроме положения «электроприводом вниз» для электроприводных затворов

Направление подачи рабочей среды: Одностороннее, по стрелке на корпусе затвора, двустороннее по требованию покупателя

Климатическое исполнение: У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
