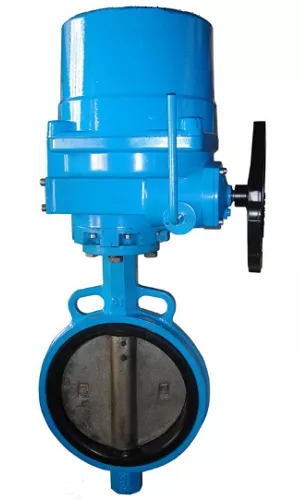

Затворы с электроприводом (ЗПДЭ)

Затворы с электроприводом (затворы ЗПДЭ) запорно-регулирующие применяются в системах отопления, горячего водоснабжения, приточной вентиляции и в др. областях народного хозяйства как в качестве запорного устройства, так и для автоматического регулирования технологических процессов. Изготавливаются элекроприводные затворы диаметрами условными Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500 и Ду600. Предназначены для работы с жидкими и газообразными средами температурой до +130º и давлением рабочим до 16 атмосфер (Ру16 кгс/см2).

Основные преимущества:
- малые масса и строительная длина;
- высокая герметичность перекрытия потока в любом направлении;
- отсутствие контакта рабочей среды с корпусом;
- присоединение к трубопроводу - бесфланцевое стяжное;
- не требуется дополнительное уплотнение мест присоединения к трубопроводу;
- высокая ремонтопригодность.

Конструкция затворов с электроприводом исключает необходимость применения дополнительных уплотнений по фланцам при монтаже на трубопровод. Вводить межфланцевые уплотнения не допускается. Монтажное положение затвора - диск обязательно должен быть повернут на 10-15º от положения «закрыто». Установка затвора в закрытом положении приводит к значительным напряжениям в седловом уплотнении, что влечет за собой увеличение крутящего момента, необходимого для открытия затвора, уменьшение срока службы уплотнения.

Для монтажа затвора ЗПДЭ рекомендуется использовать фланцы стальные плоские приварные по ГОСТ 12820, шпильки по ГОСТ 22042 или болты по ГОСТ 7798.
