Фланцы

Любая система надежна, когда можно утверждать о надежности самой слабой части системы. Сварное соединение стальных труб считают надежным и применяют чаще всего, но бывают  случаи, когда нельзя использовать сварное соединение. В данном случае используют фланцы, при помощи которых решают большое количество технологических задач: подключает разнообразные фитинги, обеспечивает разборное соединение, позволяет проводить профилактику и ремонт трубной арматуры и рабочих узлов агрегатов, соединяет трубы из разного материала: чугуна и пластика, чугуна и стали, стали и пластика, стали и асбестоцемента, пластика и асбестоцемента. Такие соединения требуют надежности и долговечности, что обеспечивает фланцевое соединение. В целом построение фланцев включает пару фланцев, прокладку для уплотнения и кольца, которые соединены шпильками или болтами.

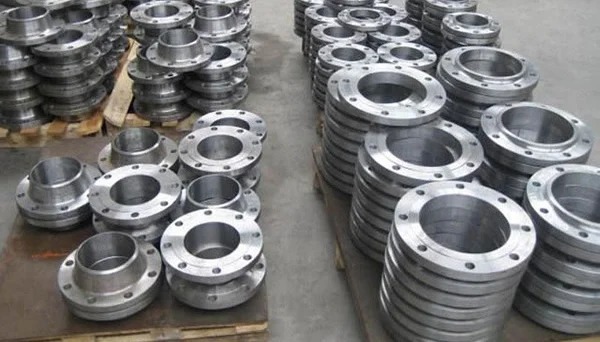

Стальной фланец — это разновидность арматуры для трубопровода, который производят в форме плоского кольца или же диска. Для монтажа с поддержкой шпильки или же болта по периметру фланца располагают отверстия для крепления. Его применяют во время установки коммуникаций. Фланец это значительный элемент соединения герметичной трубопроводной системы. Изделие разделяют на категории на подобии, формы, объема и материала, использующегося при изготовлении.

Фланцевые соединения имеют классификацию, чтобы унифицировать все типы продукции и привести ее к стандарту в различных странах. Так фланец не потребует дополнительной обработки. В некоторых случаях один и тот же фланец появляется в различных обозначениях в разных классификациях.

Основные мировые классификации:

• ГОСТ — утвержден в СССР и используется на постсоветском пространстве;
• DIN — немецкий стандарт, он действует в Европе;
• ANSI/ASME — стандарт американский, который используют в США, Австралии и Японии.

Созданы таблицы, которые указывают как переводить стандарты — соответствие фланцев в различной классификации.

Во время изготовления фланцев используют разнообразные материалы:

• чугун;
• ковкий чугун;
• углеродистые стали;
• нержавеющие стали;
• легированные стали;
• полипропилен.

В последние десять лет фланцы из полипропилена стали популярны. Чаще всего их используют, чтобы смонтировать безнапорную систему, создать надежное крепление трубной арматуры, соединить ПЭ трубы с металлической. Во время производства фланцев используют метод литья или штамповки, как и в случаях с металлическими.

Существуют такие типы стандартов:

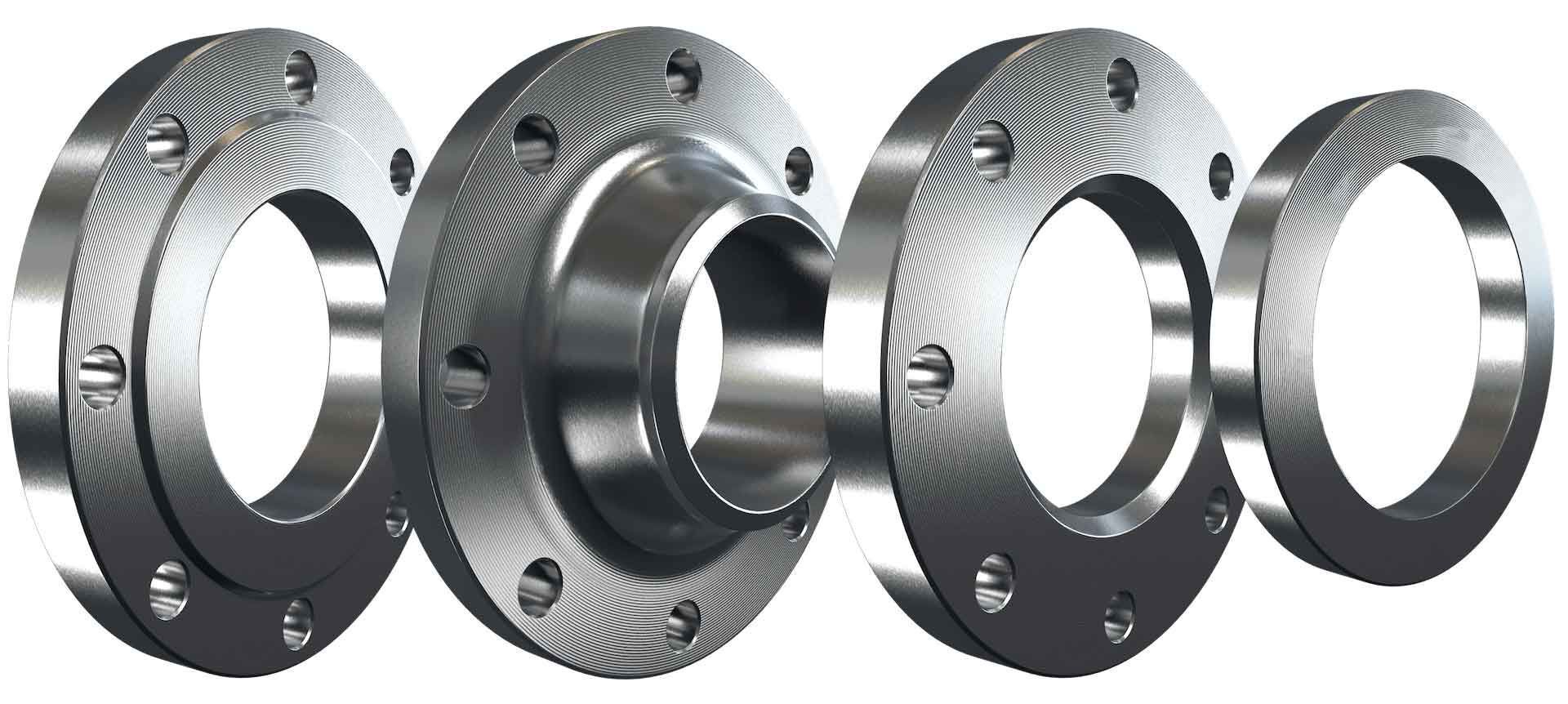

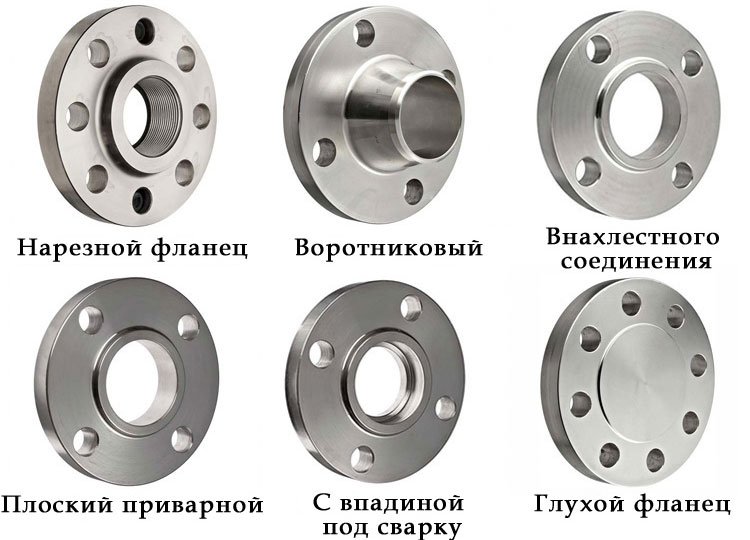

• плоские (ГОСТ 12820-81);
• воротниковые (ГОСТ 12821-81);
• свободные фланцы на приварном кольце (ГОСТ 12822-80);
• фланцы для сосудов и аппаратов (ГОСТ 28759.2-90);
• кольцевая заглушка (ГОСТ 12836-80).

Допускают изготовить фланцы квадратной формы с минимум четырьмя отверстиями под болты или шпильки. Такие фланцы выдерживают среду с наибольшим давлением в 4,0 МПа.

ГОСТ 12815—80 вместе с номенклатурой указывает 9 основных исполнений поверхности уплотнения у фланцев арматуры и соединительных частей трубопровода:

• исп. 1 — с соединительным выступом, самое распространенное исполнение фланцев, имеет специальный соединительный выступ в форме фаски под углом 45°
• исп. 2 — похож по исполнению с предыдущей моделью, только соединительный выступ идет под углом 90°;
• исп. 3 — с впадиной с внутренней стороны и выступ с наружной под углом 45°;
• исп. 4 — с шипом ;
• исп. 5 — с пазом в виде кольцевой выборки;
• исп. 6 — под линзовую прокладку, с внутренней стороны выбрана фаска;
• исп. 7 — под прокладку овального сечения, кольцевая выборка в форме с торцевой стороны;
• исп. 8 — с шипом под фторопластовую прокладку;
• исп. 9 — с пазом под фторопластовую прокладку.

Фланцы для сосудов и аппаратов имеют свой стандарт ГОСТ 28759.2-90, а плоские приварные фланцы  — ГОСТ 28759.390
